引言

在工业运维中,仅凭单次测量数据很难判断设备运行状态的变化规律——轻微的振动数值波动、温度缓慢攀升,都可能是潜在故障的前兆。

Fluke805振动测试仪作为运维人员的“得力助手”,不仅能精准采集振动、温度等核心数据,可搭配处理数据的趋势分析模板更能帮助工程师把零散数据转化为可视化趋势,提前预判设备健康状况。

本文为大家详解,工程师如何借助Fluke805的趋势分析模板高效处理数据,让每一组测量结果都发挥最大价值,从“被动维修”转向“主动预判”。

01先搞懂:趋势分析模板的核心价值

Fluke 805测振仪的趋势分析模板并非简单记录数据,而是通过对同一测点、同一参数的多组数据进行时序整理、可视化呈现,可帮助工程师实现以下任务:

状态变化判定:设备振动数据是稳定波动、缓慢上升还是突然突变,区分正常运行波动与异常趋势;

故障前兆预警:当数据趋势偏离历史正常范围时,提前发出预警,避免故障扩大导致停机;

运维决策评估:基于趋势数据制定合理的维护周期,避免过度维护或维护不足。

02实操步骤:手把手教你用趋势分析模板处理数据

Fluke805的Excel趋势分析模板无需复杂操作,只需按“数据采集→导入模板→趋势生成→分析应用”四步走,即可完成数据处理。

1第一步,精准采集数据,打好趋势分析基础

固定测点位置:同一台设备每次测量需选择相同的测点,避免因位置偏差导致数据波动;

统一测量参数:确认测量模式(振动烈度、加速度、速度等)、测量单位一致;

定时采集记录:根据设备运行周期制定采集计划(如每日1次、每周1次),采集完成后,将数据存储在设备内存中。

2第二步,下载趋势分析模板并将数据保存至电脑

官网“支持”栏目下找到“下载软件更新”选项,点击后通过筛选“振动分析”类产品,找到“Fluke805振动烈度点检仪趋势模板安装指南”,点击进入,下载“Fluke805振动烈度点检仪固件和趋势模板”,该文件是一个Excel文档,无需安装可直接打开使用;

利用USB电缆连接电脑和仪表,启动仪表,电脑将出现一个弹出菜单,显示已找到新硬件。点击“我的计算机”,然后选择表示仪表的可插拔磁盘。双击查看文件夹内容,将仪表上的TXT格式文件复制到PC或笔记本电脑。

3第三步,使用趋势分析模板绘制趋势图

打开趋势分析模板,点击“Browse”,并找到从805拷贝到电脑名称为“MAIN_DB.TXT”的文件;


点模板下方第一个按钮“Configure Graph”(图标配置),进入绘图界面;

选择测试点、参照标准等各项配置后点“Plot Graph”(绘图)按钮;

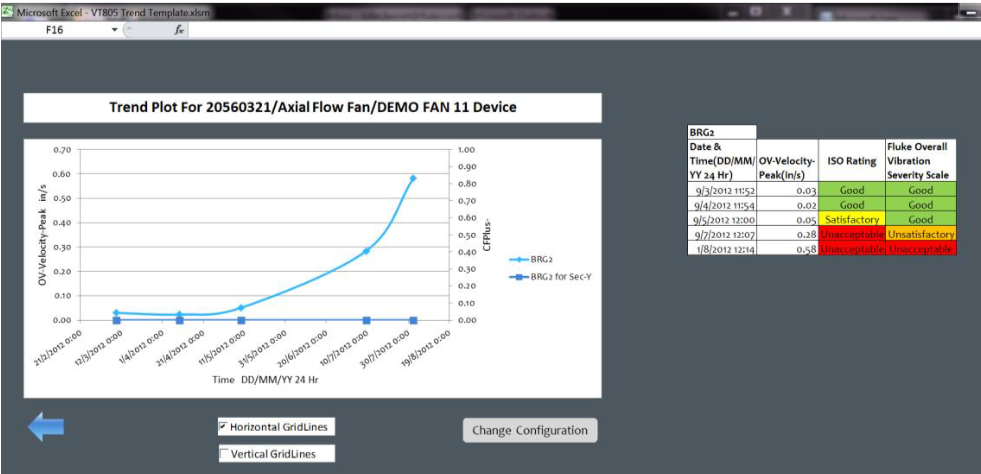

你将看到趋势图和严重程度,以判断设备状态是否良好。通过下面生成的示例图可以看出设备何时是良好的,何时开始出现劣化趋势;


如您需要打印,可以按快捷键“Ctrl+P”打开打印菜单,进行趋势图打印存档。

4第四步,通过趋势分析模板查看原始数据并保存电子档

回到趋势分析模板主页面,点击最下方右侧按键“View Data”;

Excel将为您展示不同单位下的全面数据记录,数据表受密码保护,但您可以拷贝粘贴数据到其他电子表格,作为电子存档。

03避坑指南:为什么我的模板不好用

注意点1:数据采集频率混乱并且没有根据测点统一管理,不同测点不规律测试会导致趋势曲线失真,无法反映真实状态;

注意点2:Excel模板无法正常使用,本趋势模板只支持原版excel软件打开,如您使用的是WPS等其他办公软件,请切换到Excel原版软件;

Fluke805的趋势分析模板,本质是帮运维人员打破“单次测量”的局限,实现设备状态的“预判式管理”。不仅能减少非计划停机损失,更能让运维工作从“凭经验”转向“凭数据”。点击了解更多Fluke预测性运维测试产品,解锁更多设备运维实用技能。
